klipper · corexY · mercury one.1

Imprimante 3D Custom

Ender 5 Pro·CoreXY Mercury One.1·Klipper · Mainsail

CoreXYCinématique
KlipperFirmware
LDO OrbiterExtrudeur
Dragonfly BMOHotend

La Machine

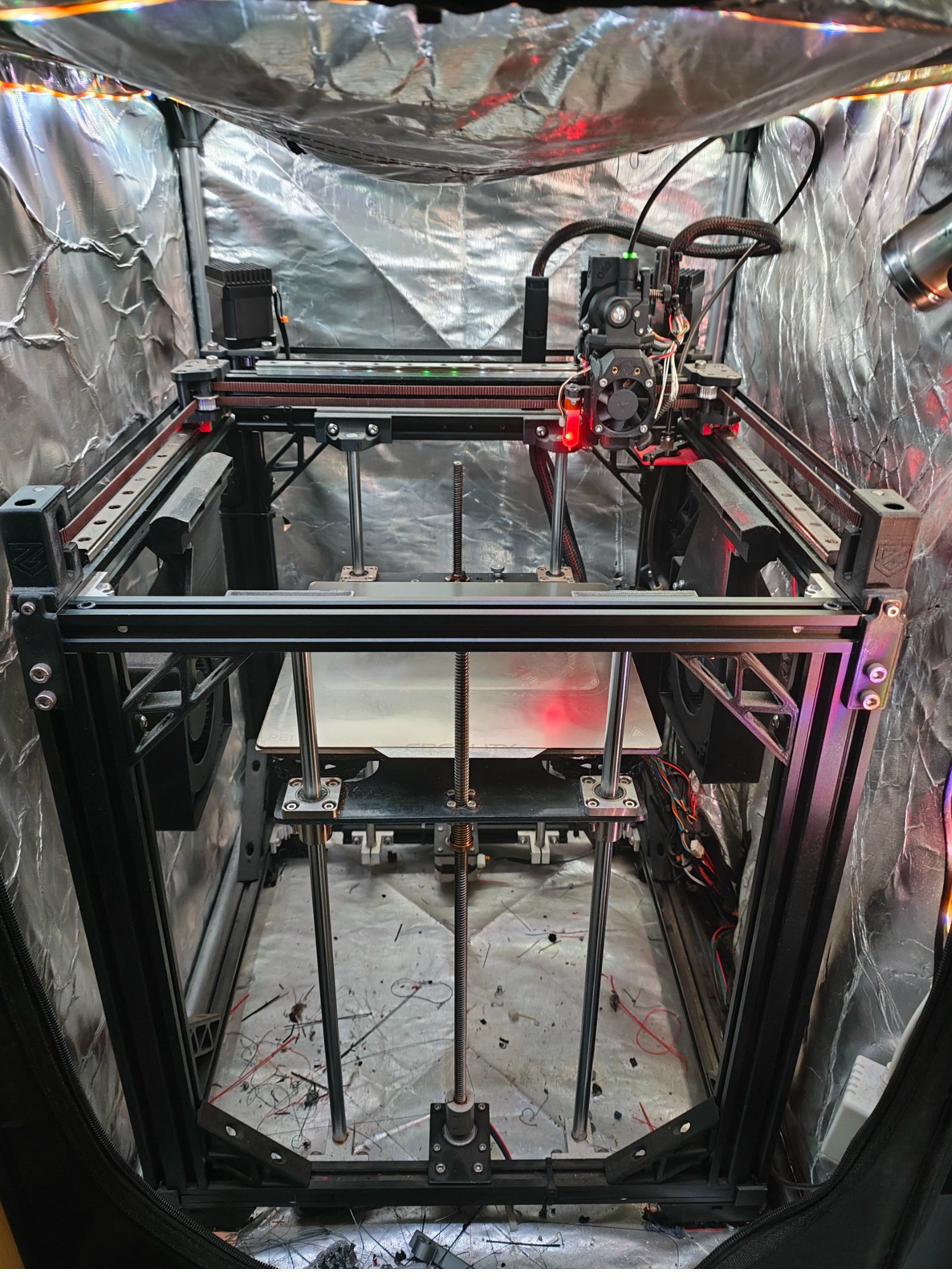

Imprimante 3D CoreXY
Vue d'ensemble — Mercury One.1 Zero-G

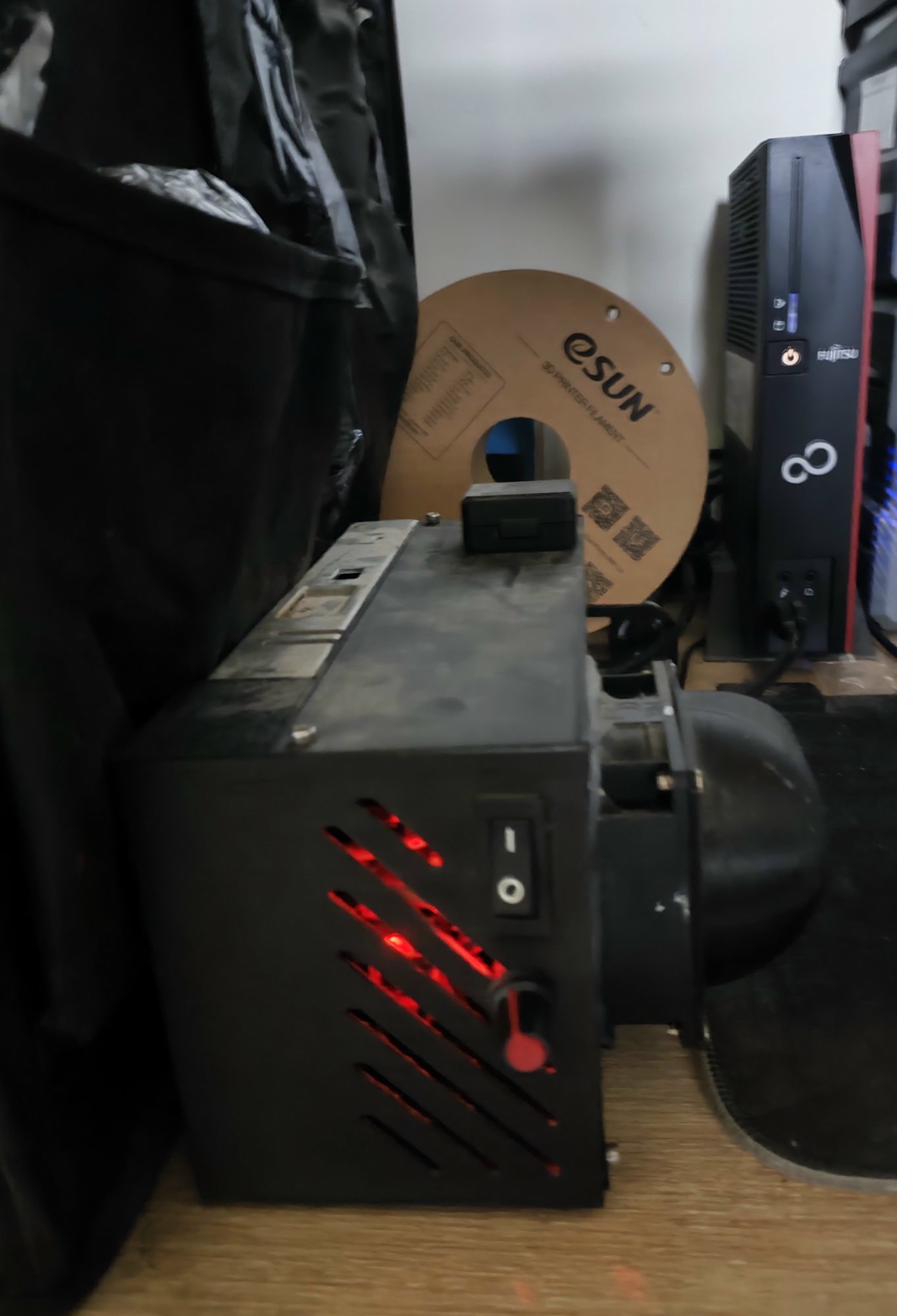

Imprimante 3D détail
Détail mécanique

Fiche Technique

⚙ Mécanique & Cinématique
BaseCreality Ender 5 Pro (châssis)
ConversionCoreXY — Mercury One.1 Zero-G
CinématiqueCoreXY — bras X/Y découplés
Moteur X/YNEMA 17 · 42BYGH · 48mm · 2A · 4 fils
Axe ZDouble moteur synchronisé (d'origine Ender 5 Pro)
NivellementBLTouch original
🔌 Électronique & Firmware
Carte mèreBigTreeTech SKR Mini E3 V3.0
FirmwareKlipper
InterfaceMainsail OS
Hôte KlipperFutro S920 (thin client) · 8 Go RAM
SlicerPrusaSlicer 2.9.4
🖨 Extrudeur & Hotend
ExtrudeurLDO Orbiter V2.5
TypeDirect drive · Double engrenage
Ratio7.5:1
HotendPhaetus Dragonfly BMO
💻 Pilotage & Réseau
AccèsWeb UI via réseau local ou VPN WireGuard
HôteFutro S920 — thin client dédié (faible TDP)
Intégration HACapteurs température / progression print
Config Klipperprinter.cfg versionné

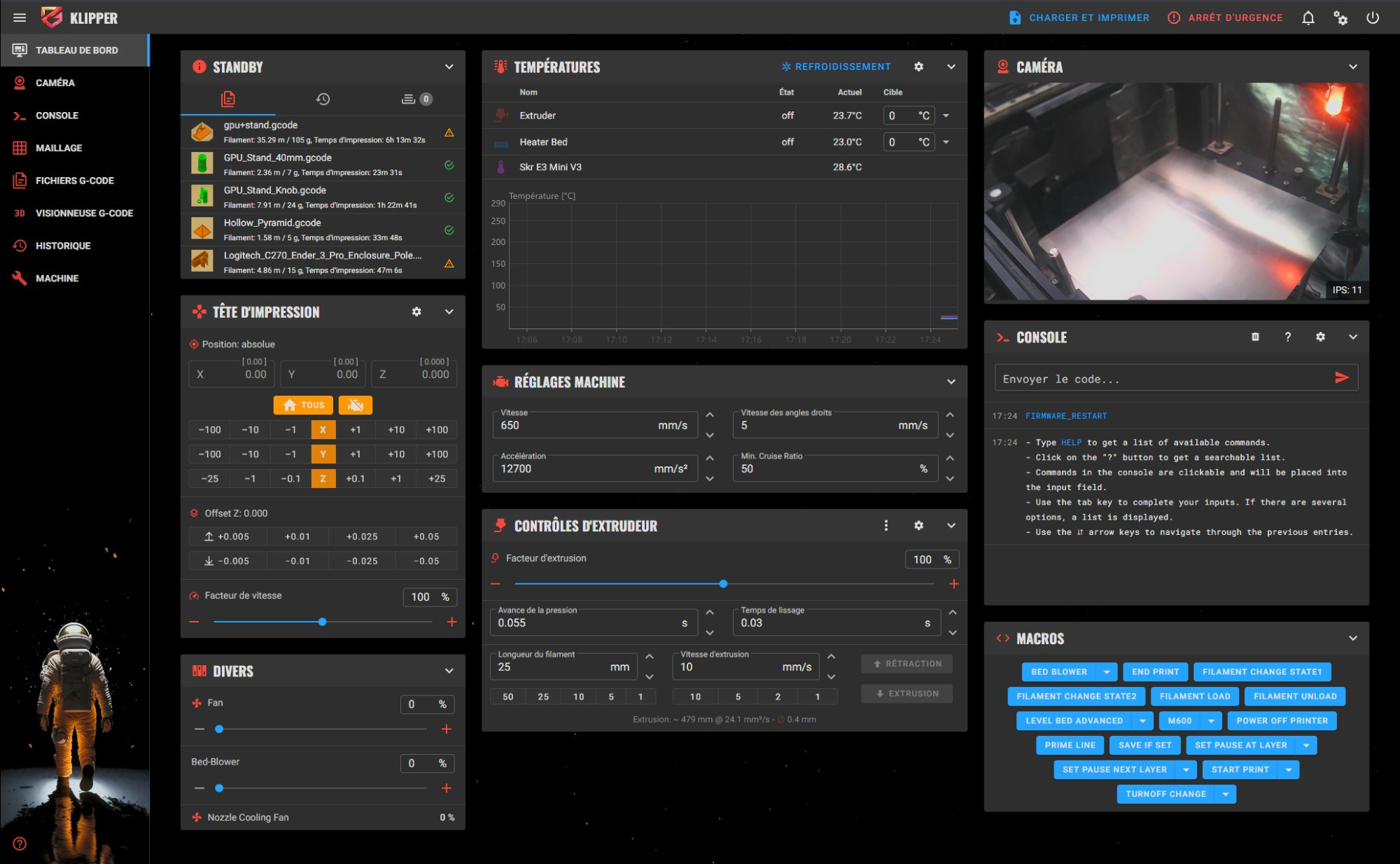

Interface Mainsail

Mainsail OS est l'interface web de contrôle du firmware Klipper. Elle donne accès au monitoring en temps réel (température, vitesse, progression), à l'éditeur de configuration, aux macros personnalisées, et à la gestion des fichiers G-code — accessible depuis le réseau local ou via VPN.
Interface Mainsail — contrôle imprimante 3D Klipper
Mainsail
Mainsail OS
Interface Klipper · Monitoring temps réel · Macros
Open Source Klipper Web UI

Réalisations

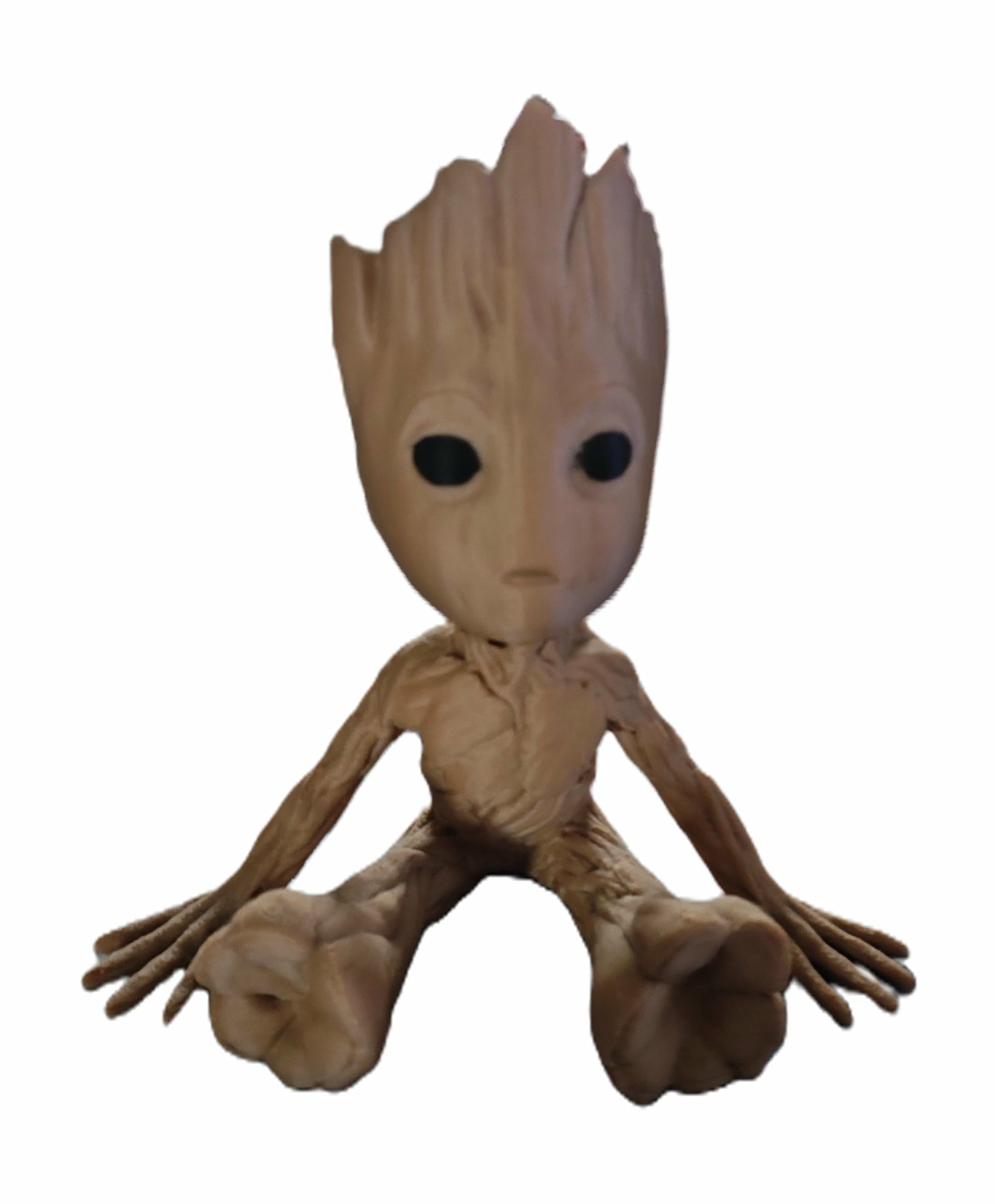

Groot imprimé en 3D
Groot

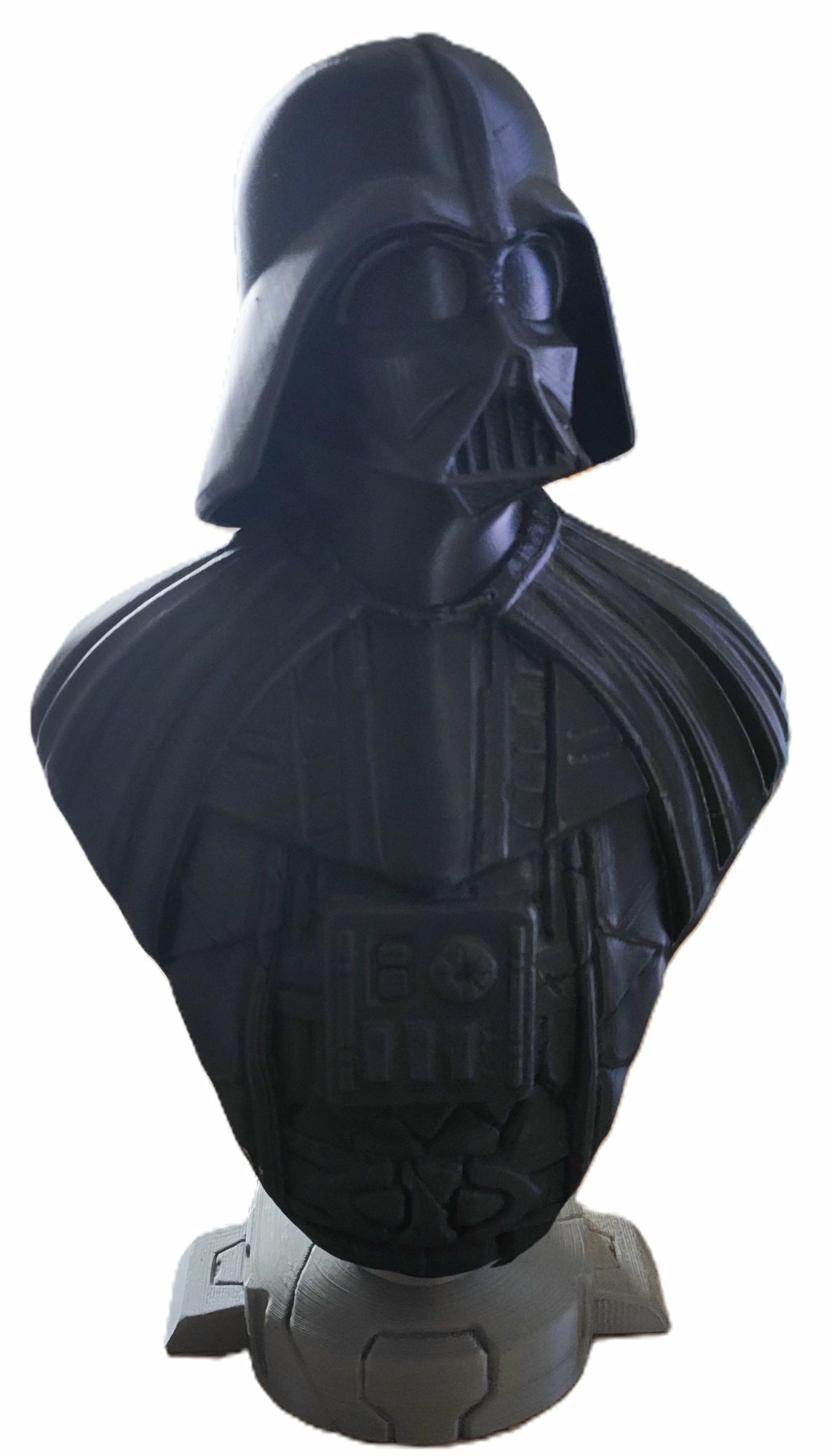

Dark Vador imprimé 3D
Dark Vador

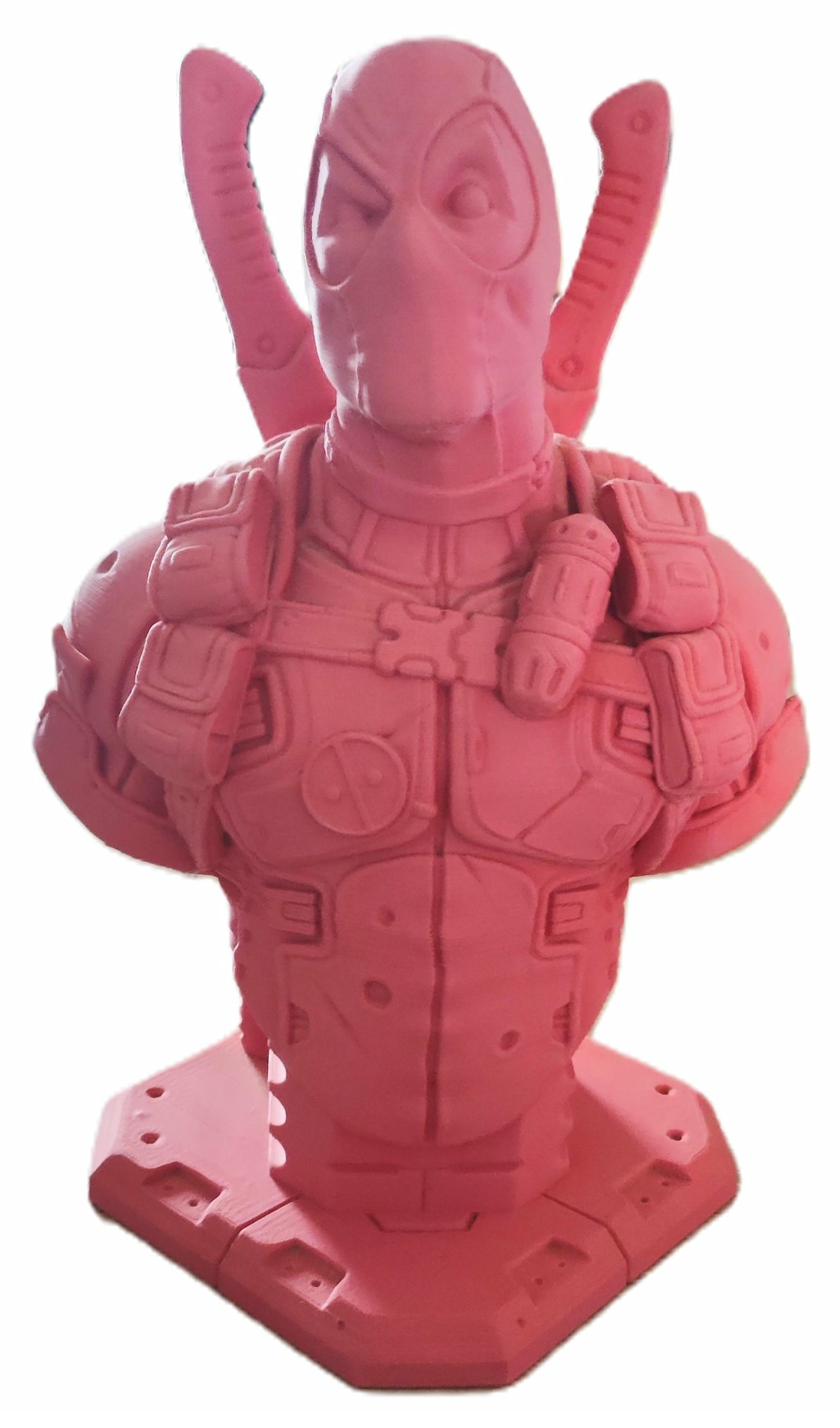

Deadpool imprimé 3D
Deadpool

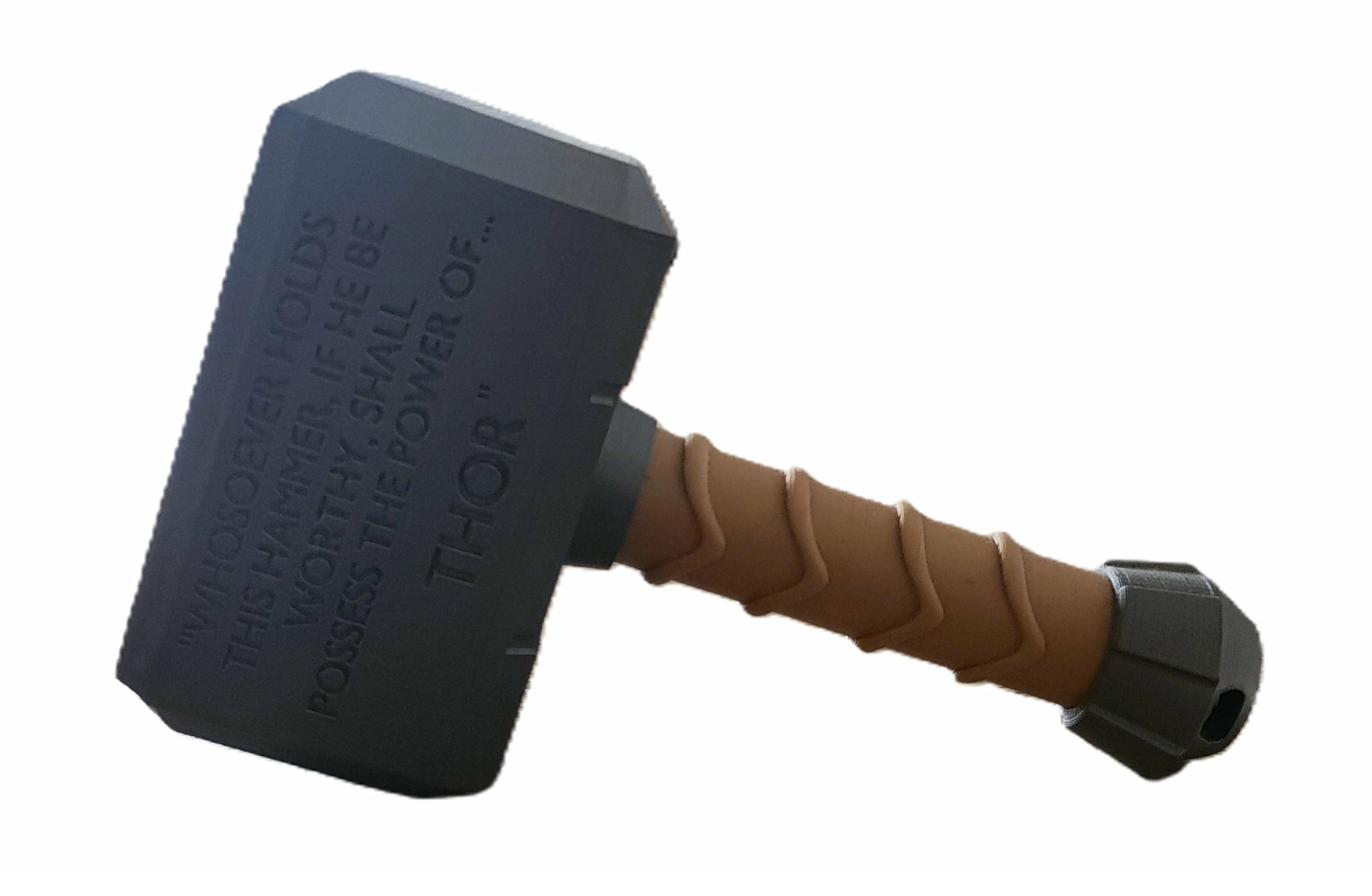

Marteau de Thor
Marteau de Thor

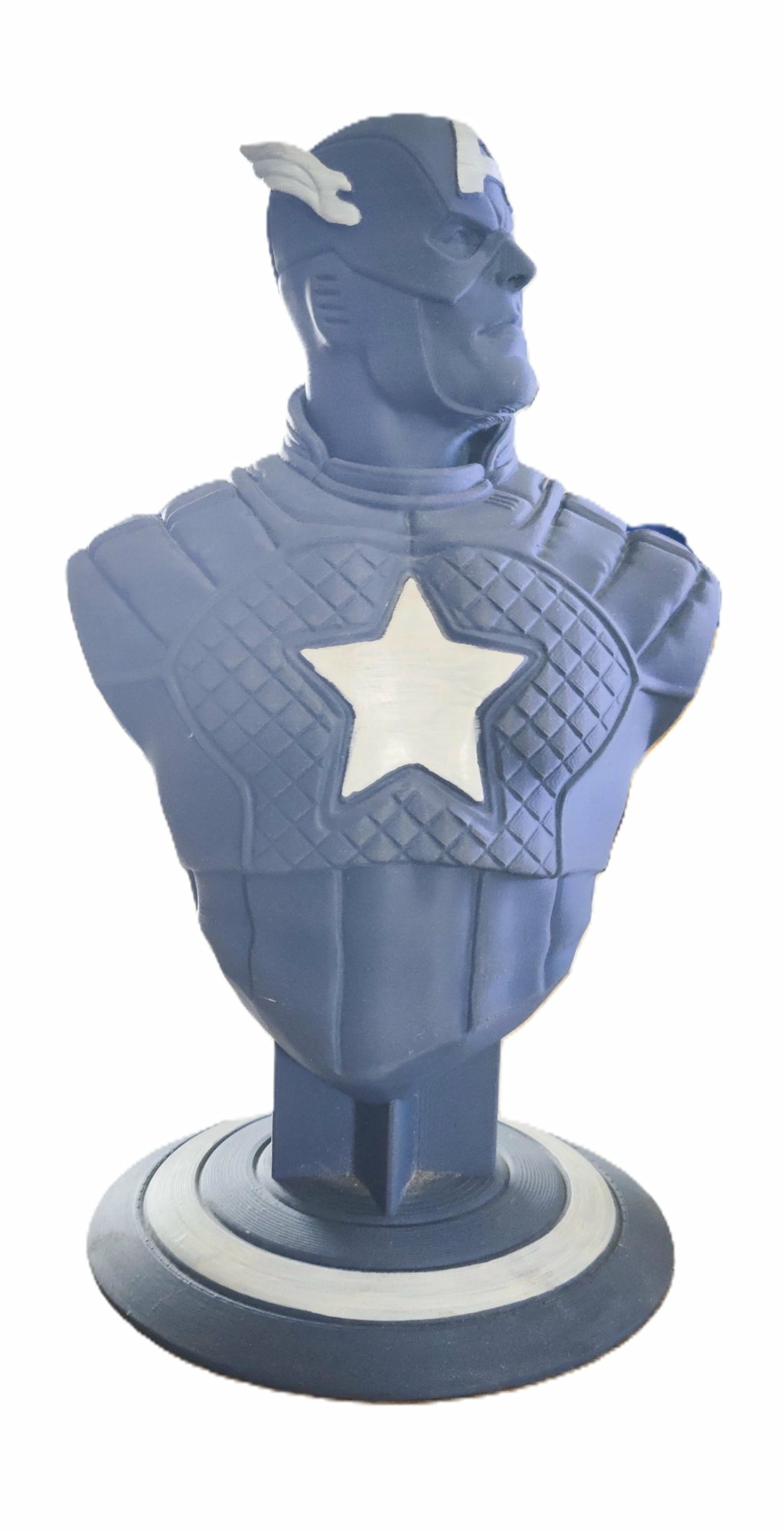

Capitaine imprimé 3D
Capitaine America

Démarche & Compétences

Ce projet de conversion en CoreXY Mercury One.1 représente bien plus qu'une imprimante : c'est un projet mécanique, électronique et logiciel complet. La cinématique CoreXY permet des vitesses d'impression bien supérieures à la configuration d'origine en éliminant le mouvement du plateau.

Le firmware Klipper, piloté depuis un Futro S920 dédié (thin client économique en énergie), offre une flexibilité de configuration totale via fichiers .cfg versionnés — permettant de partager et auditer la configuration comme du code.

CoreXY Mercury One.1 Zero-G LDO Orbiter V2.5 Phaetus Dragonfly BMO BLTouch BTT SKR Mini E3 V3.0 Klipper Mainsail PrusaSlicer Futro S920
